Линия розлива Tetra Pak Tetra Top

Формат упаковки mini 0,2 л
Производительность 9000 пак/час
2013 год выпуска

Цена: По запросу

Описание

Линия розлива кисломолочных продуктов TetraPakTetraTop 3

Линия розлива TetraTopпредназначена для розлива и упаковки кисломолочных продуктов ( йогурт, кефир, биолакт в том числе вязких и неоднородных продуктов)в упаковку формата TetraTopMiniобъемом 0,2 л. Сечение 47*47 мм.

Состав оборудования линии

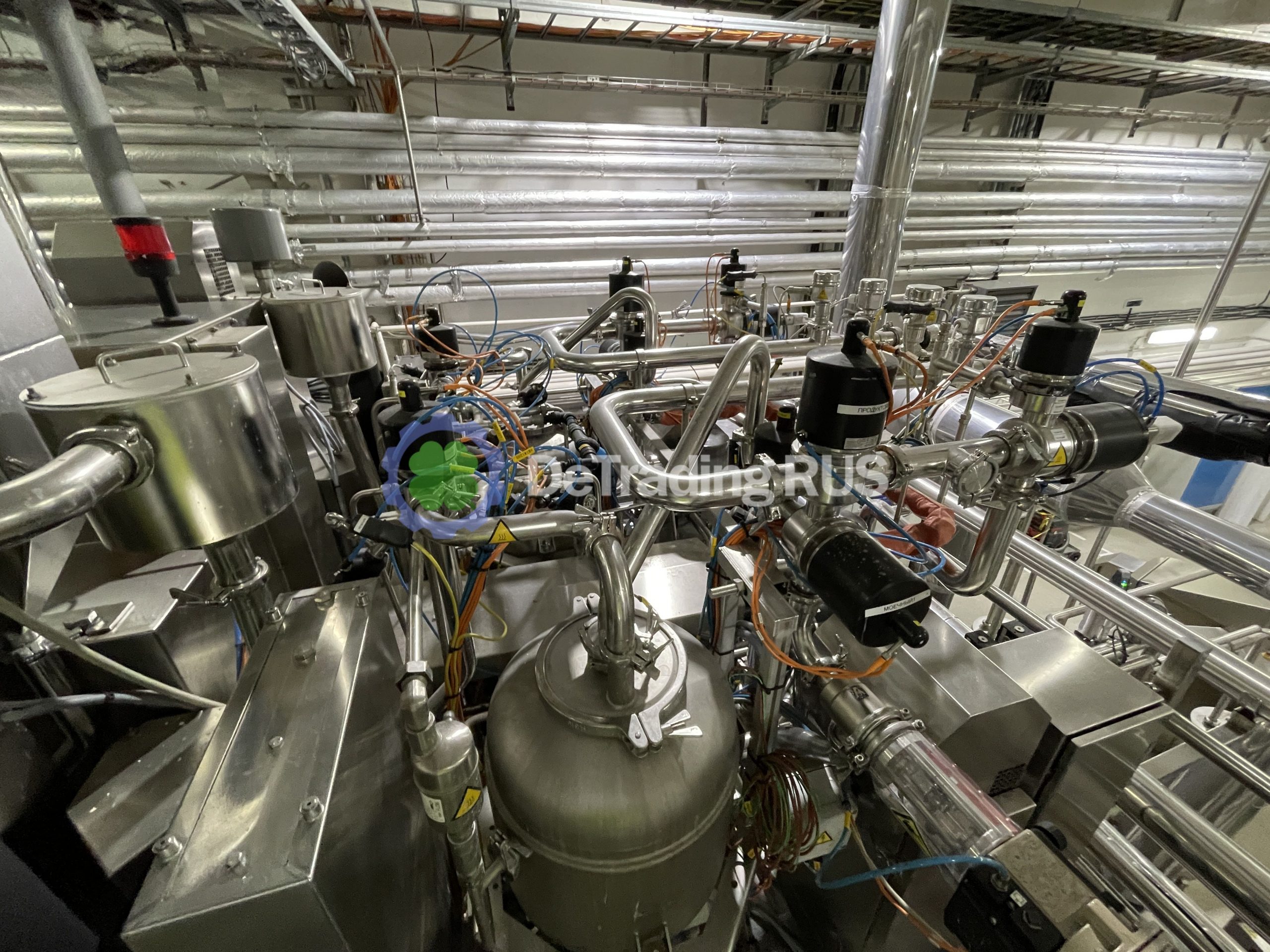

·Блок дозации ФЯН

·Автоматрозлива Tetra Pak Tetra Top 3

·Инспектор закрытия пробки

·Выбраковщик

·Сканер Sartorius Dymond s

·Выбраковщик

·Блок подачи крышки

·Блок подачи гранулята

·SIP станция

·Автомат формирования тары и групповой упаковки TetraPakCardBoardPacker 32

·Микролифт подъема короба с ГП

·Транспортеры

·Шкафы управления

Оборудование произведено в 2013

Планировка линии

В составе автомата розлива данной модели реализовано два узла наполнения пакетов на каждую из сторон автомата (двустронний автомат) что позволяет работать как наодной стороне так и на двух одновременно. Литьевое формирование крышек. Автоматическое изменение объема. Производительность каждой из сторон 4 500 пакетов в час. Общая производительность машины 9000 пакетов в час, что составляет 1 800 килограмм в час готового продукта.

Принцип работы Автомат розлива TetraPakTetraTop 3

Автомат работает на многослойной упаковке TetraPak и ее аналогах. Прирозливекисломолочных продуктов можно использоватьне фольгинированную многослойную упаковку. На первом этапе работы автомат производитнарезку пакетов заданной формы из рулона многослойной упаковки. Далее из нарезанной заготовки через оправы формируется туба (пакет). В следующем модуле автомата происходит подготовка горлышка и укупор крышки. Горлышко выплавляется непосредственно в этом модуле автомата, из гранулята, который подается из блока гранулята расположенный вне зоны автомата розлива. В отдельном помещении вынессеном из зоны расположения автомата розлива расположены блок (бункер) гранулята и блок (бункер) подачи пробки. Бункер гранулята представляет собой емкость разделенную на две части. В одну часть бункера механически засыпаетсягранулят в другую часть краска, которая формирует цвет крышки. На сформированное горлышко насаживается пробка, подготовленное горлышко с надетой крышкой сваривается с тубой. Подготовленныйпакет с открытымдном следует в блок розлива. Готовая туба ориентированная пробкой вниз проходит блок объемной дозации продукта. После розлива продукта происходит запайка дна и готовый пакет с продуктом через транспортер выходит из автомата.

·Подача упаковочного материала

·Система автоматического сращивания

·Нанесение ленты продольного шва

·Формирование рукава

·Пластмассовый гранулят

·Литьё под давлением×

·Аппликатор крышки (CAU)

·Распыление перекиси водорода (XH)

·Обработка УФ-излучением высокой энергии

·Сушка горячим воздухом (XH)

·Наполнение продуктом и система дозирования азота (N2)

·Два различных фасуемых продукта

·Запечатывание дна

·Фальцовка клапанов дна

·Выгрузка пакетов

Состав секций автоматаTetraPakTetraTop 3

·Секция пакетов

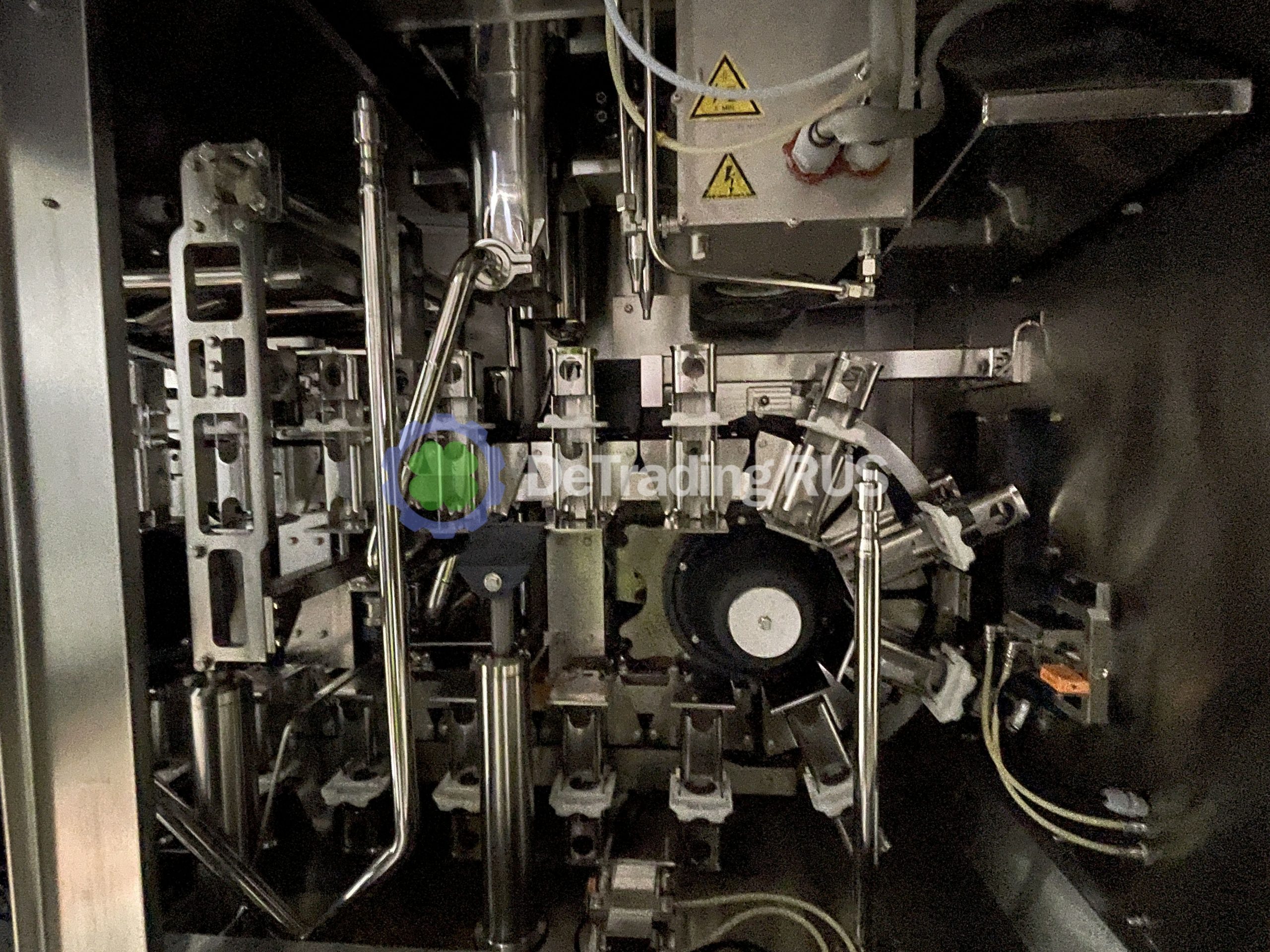

·Узел аппликации крышки

·Наполнительная секция

·Узел формирования пластикового верха

·Секция картонных заготовок

·Электрокабинет

·УАС

Проверка и упаковка

Далее пакеты по транспортеру проходят инспектор крышки. Следующим этапом происходит контроль пакетов на посторонние предметы через рентгеновскую установку Sartorius, выбраковщик.Проверенные пакеты приходят к упаковщику в картонные короба. Автомат формирования тары и групповой упаковки TetraPakCardBoardPacker 32 формирует картонную коробку, складывает и запечатывает короб с пакетами. В короба упаковываются 6 пакетов. Схема упаковки 2x3 пакета.

Виды упаковочного материала

·TetraTopBaseCoat (Wide/ml) простая экономичная упаковка для молочных продуктов

§Экономичный

§Сохраняет питательные вещества, содержащиеся в молоке

§Прочный и функциональный

§Горлышко из полиэтилена низкой плотности (LDPE)

§Внутренняя поверхность их модифицированного полиэтилена (mPE)

§Отбеленный картон + типографическая краска

§Наружный слой LDPE

Строение упаковки

·Открытые срезы картона не контактируют с продуктом

·Пластиковый верх упаковки формуется методом литья под давлением прямо на рукаве упаковочного материала

·Лента сгибается и приваривается с обеих сторон вдоль внутренней панели

·Горлышко банки LDPE или HDPE

Tetra Pak Tetra Top 3 Fermented Milk Products Filling Line

The Tetra Top filling line is designed for filling and packaging of fermented milk products (yogurt, kefir, biolact, including viscous and heterogeneous products) in a Tetra Top Mini format package with a volume of 0.2 liters. The cross section is 47 * 47 mm.

Line equipment composition

• FYAN dosing unit

• Tetra Pak Tetra Top 3 Filling Machine

• Traffic Jam Closure Inspector

• Culler

• Sartorius Dymond s scanner

• Culler

• Cover feed unit

• Granulate feed unit

• SIP station

• Automatic packaging machine and group packaging Tetra Pak CardBoard Packer 32

• Microlift of lifting the box with GP

• Transporters

• Control cabinets

The equipment was manufactured in 2013

As part of the filling machine of this model, two filling units of packages are implemented on each side of the machine (two-string machine) which allows you to work both on one side and on two at the same time. Injection molding of caps. Automatic volume change. The productivity of each side is 4,500 packages per hour. The total capacity of the machine is 9,000 packages per hour, which is 1,800 kilograms per hour of the finished product.

The principle of operation of the Tetra Pak Tetra Top 3 filling machine

The machine works on multi-layer Tetra Pak packaging and its analogues. When filling fermented milk products, you can use non-foiled multi-layer packaging. At the first stage of operation, the machine cuts packages of a given shape from a roll of multilayer packaging. Next, a tube (package) is formed from the cut billet through the rims. In the next module of the machine, the neck is prepared and the lid is capped. The neck is melted directly in this module of the machine, from the granulate, which is fed from the granulate block located outside the zone of the filling machine. In a separate room, a block (hopper) of granulate and a block (hopper) of cork supply are located outside the area of the filling machine. The granulate hopper is a container divided into two parts. Granulate is mechanically poured into one part of the hopper, and paint is poured into the other part, which forms the color of the lid. A cork is placed on the formed neck, the prepared neck with the lid on is welded with a tube. The prepared package with an open bottom should be placed in the filling unit. The finished tube oriented with the cork down passes the block of volumetric dosing of the product. After filling the product, the bottom is sealed and the finished package with the product exits the machine through the conveyor.

• Supply of packaging material

• Automatic splicing system

• Application of the longitudinal seam tape

• Sleeve formation

• Plastic granulate

• Injection molding

• Cap Applicator (CAU)

• Hydrogen Peroxide (XH) spraying

• High energy UV treatment

• Hot air drying (XH)

• Product filling and nitrogen dosing system (N2)

• Two different packaged products

• Bottom sealing

• Folding of bottom valves

• Unloading packages

The composition of the sections of the Tetra Pak Tetra Top 3 machine

• Package Section

• Cover application node

• Filling section

• Plastic top forming unit

• Section of cardboard blanks

• Electrical cabinet

• UAS

Inspection and packaging

Next, the packages are passed through the conveyor by the lid inspector. The next stage is the control of packages for foreign objects through the Sartorius X-ray machine, the culler. The checked packages come to the packer in cardboard boxes. The Tetra Pak CardBoard Packer 32 packaging machine forms a cardboard box, folds and seals a box with packages. 6 packages are packed in boxes. 2x3 package packing scheme.

Types of packaging material

• Tetra Top BaseCoat (Wide/ml) simple economical packaging for dairy products

• Economical

• Preserves the nutrients contained in milk

• Durable and functional

• Top of the boottle made of low density polyethylene (LDPE) Top of the boottle

• The inner surface of their modified polyethylene (mPE)

• Bleached cardboard + printing ink

• LD LDPE outer layer

• Structure of packaging

• Open sections of cardboard do not come into contact with the product

• The plastic top of the package is molded by injection molding directly on the sleeve of the packaging material

• The tape is bent and welded on both sides along the inner panel

• The neck of the LDPE or HDPE jar
